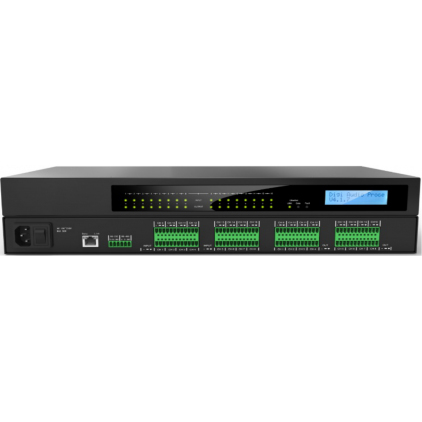

16*8音频处理器

功能强大的数字音频处理器，采用了ADI SHARC第四代ADSP-21489浮点音频DSP芯片，提供高性能400 MHz/2200 MFLOP处理器能力。超低底噪前置放大电路，低失真度模拟电路，114dB音频AD、DA，为现场提供高品质的声音品质。设备前面板必须有音量状态显示，能够显示全部的输入16、输出8通道音量状态；设备前面板LCD显示屏，能够循环显示设备当前IP地址、处理器当前使用的预设编号、预设名称，便于系统中有多台处理器时，便于管理员能够快速识别、区分当前处理器。前面板具有网络连接状态指示灯、错误报警指示灯，当现严重错误时，可闪烁红色报警提示。

强大的DSP处理器能力：基于超级强大的ADSP-21489超级强大的DSP处理能力，以及基于我们独特的核心DSP法，实现了内置独立的16通道极低失真自适应反馈抑制器，16通道噪声门、16通道输入压限器、16通道16段PEQ、16通道输入48dB斜率高通-低通滤波器、16通道1秒延时器，意味着您可以对每一个输入音频通道进行精确、精心的设置。16x8全矩阵混音，实现任意输入通道的自由混音。8个输出通道均有独立的16段PEQ、压限器、48dB斜率高通-低通、2秒延时器。内置正弦波、粉红噪声、白噪声信号发生器。可存储32组场景预设。

丰富的音频通道与控制接口：1个TCP/ IP通讯端口，1个RS- 232通讯端口，开放第三方控制协议，支持AVCONE等第三方控制。

LCD屏状态显示：前面板LCD屏显示IP地址、当前预设名称、使用时间等重要信息

控制软件：控制软件通俗易懂、可无需说明书快速上手操作。每个输入数值可以直接键盘输入，得到您想要的精确数值。音量推杆操作Shi f t +选中通道，按键盘上、下方向键，可实现1dB步进、步减。对于PEQ、Li mi t er这类复杂参数调整，参数可以快速复制、粘贴，您可轻松实现多通道的数据复制，操作便捷。

开放的RS-232、TCP/IP通讯协议：实现第三方设备控制音量、调用模式，设置静音，能够通过TCP/IP协议批量读取混音前电平表和混音后电平表，便于第三方软件集成。

APP:支持苹果Ipad/安卓（支持主流高清安卓平板电脑、手机分辨率1920x1080）,自动发现网络上的音频处理器,可显示16个输入、8个输出声道信号电平表,可控制16个输入、8个输出声道音量、静音,具有一个系统静音按键，突发情况可以全局静音,App可调用32个预设，可显示主机上所有预设名称、状态,设备列表页面可显示网络上所有处理器的IP地址、ARM-DSP固件版本号、设备描述、当前运行时间等关键信息。

可满足各种大、中、小型专业音频项目使用。广泛用于指挥中心、大型视讯会议室、会议中心、多功能厅、报告厅、体育场馆、室内外演出、剧院、礼堂、音乐厅、演艺中心、综合体广场、大型秀场、主题公园、火车站、机场、会展中心、博物馆、超市、寺院殿堂、教堂、大型仓储等扩声系统的应用需求。

产品特点：

高性能浮点DSP处理芯片；

16通道平衡输入音频通道

所有输入通道支持MI C输入

所有输入通道支持48V幻象供电

8个平衡音频输出通道

每个通道独立的自适应反馈抑制器

8通道自动混音

输入每通道：前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台

输出每通道： 16段参量均衡、分频器、高低通滤波器、限幅器、延时器

内置信号发生器：正弦波信号、粉红噪声、白噪声、

前面板显示屏显示IP地址、当前预设

开放RS-232、TCP/ I P协议实现第三方控制

有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能

支持32组场景预设功能，可通过TCP/IP、RS-232协议调用

技术参数：

DSP处理器ADI ADSP-21489 400Mhz，400MIPS/2200 MFLOP；DSP处理能力400Mhz，400MIPS,2200 MFLOP

采样频率/量化 48 kHz，24Bi t ADC，24Bi t DAC；频率响应 20 Hz – 20 kHz, + /- 0. 2 dB

动态范围 114 dB，ADC, DAC；总谐波失真：<0. 0035%；1kHz@+4dBu；<0. 005%；20Hz～20kHz@+4dBu

音频输入 16路平衡输入，凤凰插头；默认输入/输出电平 +0 dBu；话筒前置放大增益 0－40 dB模拟增益，12dB数字增益；

最大输入电平 +18dBu；输入阻抗 >5 kΩ平衡，>3kΩ非平衡；共模抑制比(CMRR) >70dB @ 1 kHz；前置放大等效输入噪声(EI N) <-125 dBu, 2 2Hz - 22kHz；本底噪声 -92dBu（无记权）；幻象电源 +48 VDC。

音频输出8路平衡线路电平，凤凰插头；标称电平0 dBu线路电平；输出阻抗600 Ω平衡；信道间串扰 >-80 dB @ 1 kHz, 典 型。

设备尺寸WxDxH 1U，480 mm x 250mm x 44mm；电源 100～240VA，50/60 Hz，75W；工作环境 最大环境操作温度40°C
