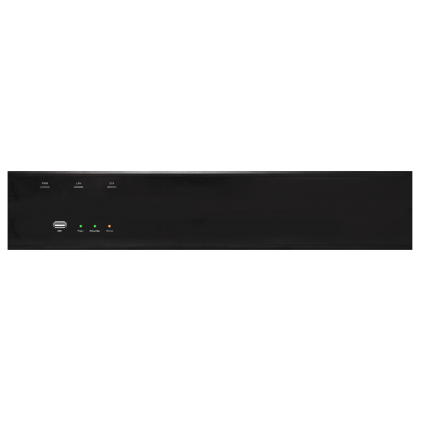

1616多功能音频处理器

电话联系: 0591-87115619

产品说明

功能描述：

1. 超低底噪前置放大电路，低失真度模拟电路，114dB音频AD、DA，为现场提供高品质的声音品质。

2. 强大的DSP处理器能力：以及基于我们独特的核心DSP法，实现了内置独立的8通道极低失真自适应反馈抑制器，8通道噪声门、8通道输入压限器、8通道16段PEQ、8通道输入48dB斜率高通-低通滤波器、8通道1秒延时器，意味着您可以对每一个输入音频通道进行精确、精心的设置。

3. 控制软件：控制软件通俗易懂、可无需说明书快速上手操作。每个输入数值可以直接键盘输入，得到您想要的精确数值。音量推杆操作Shi f t +选中通道，按键盘上、下方向键，可实现1dB步进、步减。对于PEQ、Li mi t er这类复杂参数调整，参数可以快速复制、粘贴，您可轻松实现多通道的数据复制，操作便捷。

4. 开放的RS-232、TCP/IP通讯协议：实现第三方设备控制音量、调用模式，设置静音，能够通过TCP/IP协议批量读取混音前电平表和混音后电平表，便于第三方软件集成

产品特点：

1. 高性能浮点DSP处理芯片；

2. 输入每通道：前级放大、噪声门、压缩器、16段参量均衡、延时器、自动混音台

3. 输出每通道： 16段参量均衡、分频器、高低通滤波器、限幅器、延时器

4. 内置信号发生器：正弦波信号、粉红噪声、白噪声、

5. 开放RS-232、TCP/ I P协议实现第三方控制

6. 有摄像跟踪代码输出，便于通过第三方中控实现摄像联动功能

7. 支持32组场景预设功能，可通过TCP/IP、RS-232协议调用

技术参数：

1. DSP处理器ADI ADSP-21489 400Mhz，400MIPS/2200 MFLOP；DSP处理能力400Mhz，400MIPS,2200 MFLOP

2. 物理接口：支持麦克输入16路、支持线路输入的接口16路；线路平衡输出接口16路，前后面板2个独立的 USB 接口，可进行USB录音和播放并可识别中文歌曲名操作，2个TCP/IP通讯端口，DB9双向RS-232串口4路; 凤凰插串口6路; IR红外接口（可将红外发射端口设置成单向串口）8路；可使用的控制串口总路数18路，弱电继电器接口8路；IO 接口8路。

3. 采样频率/量化 48 kHz，24Bi t ADC，24Bi t DAC；频率响应 20 Hz – 20 kHz, + /- 0. 2 dB

4. 动态范围 114 dB，ADC, DAC；总谐波失真：<0. 0035%；1kHz@+4dBu；<0. 005%；20Hz～20kHz@+4dBu

5. 音频输入 16路平衡输入，凤凰插头；默认输入/输出电平 +0 dBu；话筒前置放大增益 0－40 dB模拟增益，12dB数字增益；

6. 最大输入电平 +18dBu；输入阻抗 >5 kΩ平衡，>3kΩ非平衡；共模抑制比(CMRR) >70dB @ 1 kHz；前置放大等效输入噪声(EI N) <-125 dBu, 2 2Hz - 22kHz；本底噪声 -92dBu（无记权）；幻象电源 +48 VDC。

7. 音频输出16路平衡线路电平，凤凰插头；标称电平0 dBu线路电平；输出阻抗600 Ω平衡；信道间串扰 >-80 dB @ 1 kHz, 典型。

8. 电源 100～240VA，50/60 Hz，75W；

9. 工作环境最大环境操作温度40°C
